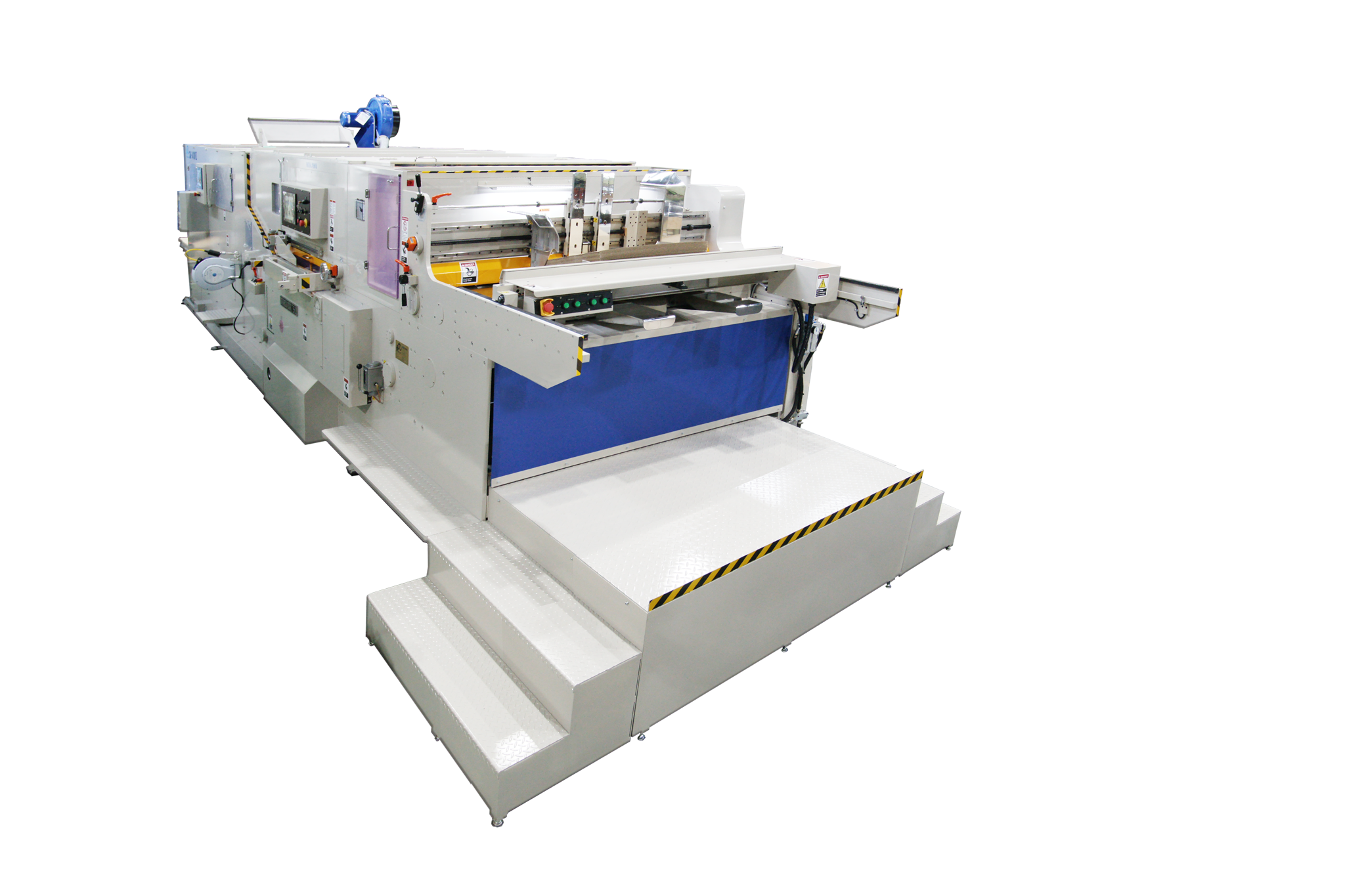

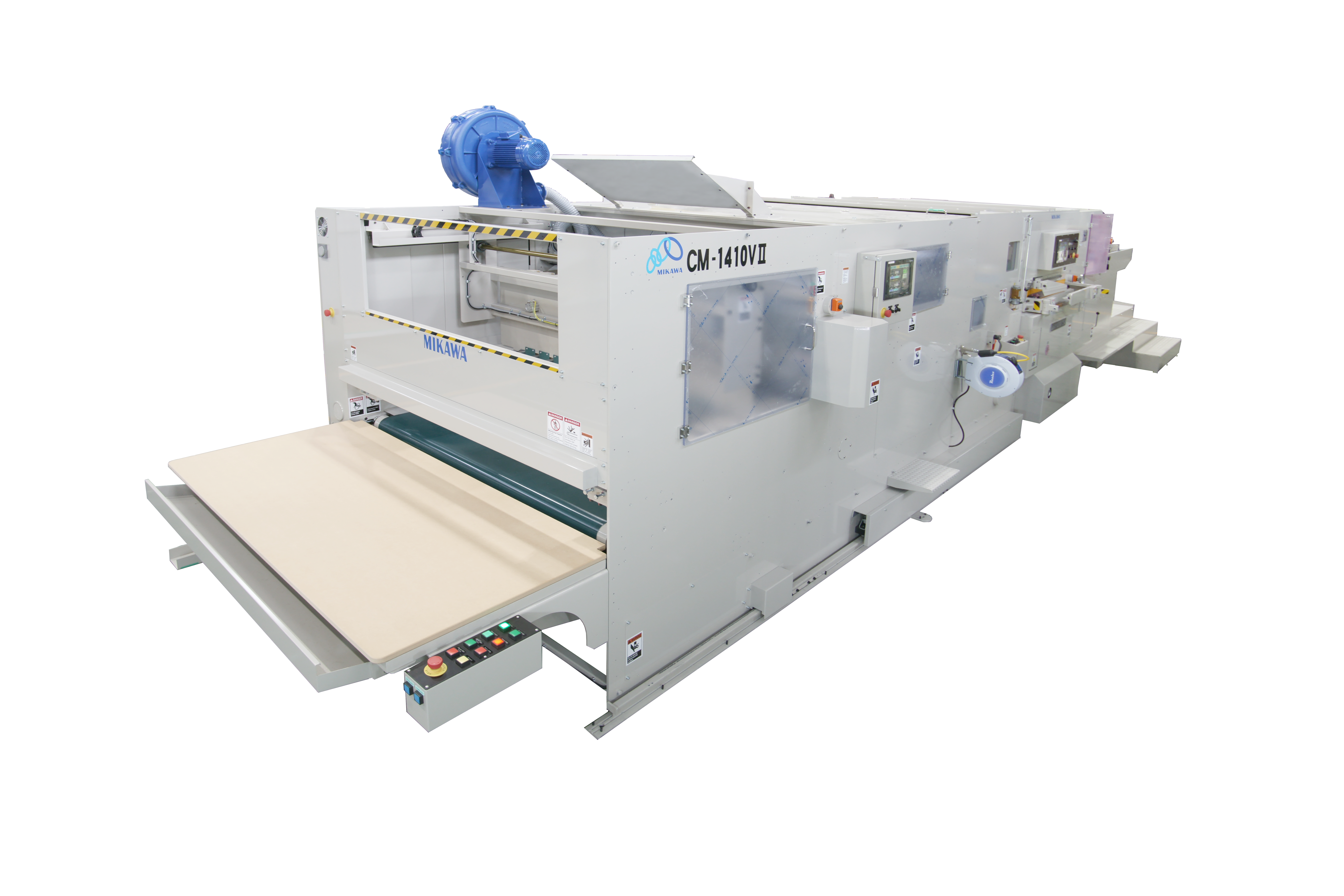

■自動平盤打抜機 外観
■詳 細
❶-1給紙ユニット：反りのあるシートに強い
 |
サクション一体型のリードエッジ方式により反りの強いシートも確実に搬送。 |
❶-2レジスター/グリッパーメカニズム
 |
ズレることなく抜き位置へ搬送。
|
❷-1プレスユニット：確かな抜き精度
 |
抜き精度は±0.5mm以内。エアーリフト搭載をしており女性でも簡単に面板の出し入れが可能。ムラ取り、面切り作業も楽々。 |
❷-2スイーパーバーシステム：独自技術
 |
打抜かれたシートの製品部分とカス部分は スイーパーバーですべて排出。 面板上は常に綺麗に保たれ、安定した抜き 精度に貢献。 つなぎが不要で美しい仕上がり。 |
❸-1バイブレーションユニット：ここまで進化
 |
バイブレロールはツインロール式を採用。 これにより回転数の変化だけで振動の強さを 広範囲に調整可能に。 また、上と下から波形の異なる振動を与える ことで効果的なカス取りを実現。 |
❸-2横出しコンベアー
 |
貴社の屑処理環境に柔軟に対応。 |
❹-1カウンター仕様：ＣＭ -１４１０に装備
 |
設定枚数を確実にカウント。前出し横出し対応。 |
❹-2ホッパー仕様：ＣＭ -１４１０ＶⅡに装備
 |
設定枚数を確実にカウントし、フォークをサーボ制御する事により確実に排出。 |
操作パネル：誰でも、素早く、簡単に
 |
操作盤はタッチパネルを採用。操作はより直感的に。 ティーチング機能により一度入力した給紙部、プレス部、バイブレ部、排出部の設定は次回からワンタッチで呼び出し可能。オペレーターの熟練度に関わらず安定した製品品質を提供。セット替えも無類の速さ。 |
安全性：世界基準
| ヨーロッパ、アメリカの安全基準をクリアしたワールドレベルの安全対策を施し、オペレーターは給紙と排紙の作業のみで、全て機外から操作可能。 |
屑処理コンベアー：ザウルス（オプション）
 |
屑をカゴに回収される工場に。 |
■仕 様
| 形 式 | CM-1410VII （カストリ装置付き） |
CＭ-1410（カストリ無し） |
|---|---|---|
| 用途範囲 | 段ボールシート E,B,C, A,AB | 段ボールシート E,B,C, A,AB |
| 最大通紙寸法 | 1400ｘ1020 ｍｍ | 1,400×1,020mm |
| 最小通紙寸法 | 450ｘ300 ｍｍ | 450×300mm |
| 最大刃渡寸法 | 1380×1000 ｍｍ | 1,350×1,000mm |
| 最大木型寸法 | 1560×1050 ｍｍ | 1,560×1,050mm |
| 木型厚み | 16 ～ 18ｍｍ | 3,600枚／時間 |
| 刃物高さ | 23.6ｍｍ | 23.6ｍｍ |
| 機 械 寸 法 | 9,900(L)×3,500(W)×2,000(H) | 6,700(L)×3500(W)×1,970(H) |
■特 徴
・セット替えが早く、多品種少量生産に完全対応
50～100点/日の生産に対応可能。
ティーチング機能（5,000件）により、リピート品の セット時間は、1分以内。
ティーチング機能（5,000件）により、リピート品の セット時間は、1分以内。
・操作が簡単で、熟練の技能が不要
新人教育期間の短縮、誰でも簡単に使えます。
ティーチング機能により、最適なバイブレーションベルト
の位置も簡単に再現可能。
ティーチング機能により、最適なバイブレーションベルト
の位置も簡単に再現可能。
・カストリ用木型不要
低ランニングコスト、カストリ用木型の収納スペースも不要。
進化したバイブレーションベルトにより、定評のある外周の
カストリに加え、小さい穴の カストリも可能。
進化したバイブレーションベルトにより、定評のある外周の
カストリに加え、小さい穴の カストリも可能。
・「つなぎ」が不要で、きれいな製品
フロントグリップ方式で必要な「つなぎ」が不要の為、
きれいな製品となります。
きれいな製品となります。
・従来の当社1285型の最小シートサイズをカバー
最小通紙寸法450×300、最大通紙寸法1400×1020であり、
幅広い製品サイズに対応可能。
幅広い製品サイズに対応可能。
・確かな実績による高い信頼性
約40年に渡る国内、海外への800台を超える確かな納品実績
を基に故障箇所の改良を行っており、高い信頼性があります。
故障停止リスクが非常に少なく、メンテナンスコストも大幅に
削減出来ます。
を基に故障箇所の改良を行っており、高い信頼性があります。
故障停止リスクが非常に少なく、メンテナンスコストも大幅に
削減出来ます。
